技術(shù)咨詢(xún)討論電話(huà)：
15890653239
- 1. 影響粉體混合均勻的主要原因是什么?
- 2. 粉體密度（比重）對(duì)混合均勻的影響
- 3. 粉體粒徑對(duì)混合均勻的影響
- 4. 粉體粉末干粉流動(dòng)性對(duì)混合均勻的影
- 5. 粉體粉末干粉流動(dòng)性不好怎么混合均
- 6. 粉體粉末干粉流動(dòng)性過(guò)好怎么混合均
- 7. 粉體粉末干粉混合之前的預(yù)處理
- 8. 粉體粉末干粉混合原理
- 9. 混合機(jī)、混料機(jī)的類(lèi)型及優(yōu)缺點(diǎn)
- 10. 混合機(jī)、混料機(jī)（混合設(shè)備）選用方
- 11. 怎樣檢驗(yàn)粉體粉末混合結(jié)果的均勻程
- 12. 怎樣查找粉體混合不均勻的原因
- 13. 常見(jiàn)的粉末混合難題
- 14. 輕粉與重粉怎樣混合均勻
- 15. 輕粉、超輕粉怎樣混合均勻
- 16. 微粉、納米粉、超細(xì)粉怎樣混合均勻
- 17. 添加微量元素怎樣混合均勻
- 18. 粉體混合模型的建立與運(yùn)用
- 19. 金合混合指數(shù)的建立與應(yīng)用
- 20. 金合混合指數(shù)的重要價(jià)值
- 21. 混合機(jī)規(guī)格大小與混合能力關(guān)系
新聞中心news
熔噴布工藝及雙運(yùn)動(dòng)三維混合機(jī)促其質(zhì)量提升
發(fā)布時(shí)間：2025-03-07 15:11:38 點(diǎn)擊：
熔噴布的生產(chǎn)工藝中需要高效的三維混合機(jī)來(lái)參與。而高品質(zhì)的雙運(yùn)動(dòng)三維混合機(jī)對(duì)于熔噴布的質(zhì)量提升起到了關(guān)鍵性的作用。

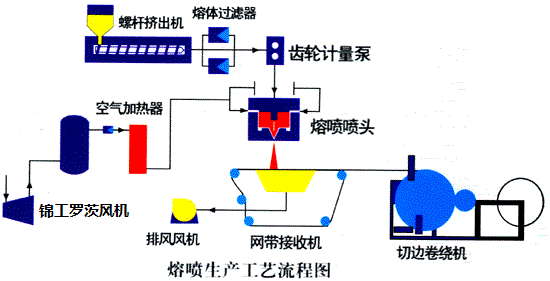

熔噴布的生產(chǎn)工藝分為：聚合物準(zhǔn)備→熔融擠壓→計(jì)量泵→熔噴模頭組合件→熔體細(xì)流拉伸→冷卻→接收裝置。
聚合物母粒放入擠出機(jī)，并在擠出機(jī)內(nèi)熔融，溫度在240℃左右（針對(duì)聚丙烯一熔噴法采用的主要樹(shù)脂）。熔體通過(guò)計(jì)量泵，到達(dá)熔噴模頭。計(jì)量泵測(cè)量輸出到噴嘴的熔體流量。噴絲嘴是一排間距不到1mm，直徑在0.2~0.4mm的毛細(xì)管。
在毛細(xì)管的兩側(cè)就是進(jìn)氣孔，加人250~300℃的壓縮空氣。在剛剛形成的聚合物擠出噴絲頭時(shí)，壓縮空氣的頭端作用于聚合物，以高于聲速（550m/s）的氣流將熱長(zhǎng)絲牽伸至直徑1~10μum，根據(jù)其物理特性這種網(wǎng)被稱(chēng)為微纖網(wǎng)。
熱空氣向下流動(dòng)時(shí)與周?chē)諝饣旌?，使回纖維冷卻并最終固結(jié)成短而細(xì)的纖維。聚合物熔體從毛細(xì)管中擠出，空氣腔中的牽伸熱空氣從篩網(wǎng)與毛細(xì)管組成的縫隙中噴出，并將從毛細(xì)管中擠出的聚合物熔體牽伸成超細(xì)纖維。
由于采用多排噴絲孔，大大提高了生產(chǎn)速度，增加了產(chǎn)量。工作寬度較答大時(shí)，配置多個(gè)計(jì)量泵，以保證熔噴纖網(wǎng)單位面積質(zhì)量的均勻性。該系統(tǒng)通過(guò)更換模頭，可生產(chǎn)纖維直徑為1~50μum的熔噴法非織造布。
駐極劑加熱加壓后鎂鋰電氣石放點(diǎn)性能會(huì)得到進(jìn)一步加強(qiáng)，溫度每提高十度效果倍增，并且細(xì)度越細(xì)，產(chǎn)生的靜電越多，吸附能力也增強(qiáng)。
添加效果及利用高效雙運(yùn)動(dòng)三維混合機(jī)的混合效果：
添加少量的駐極母粒，就能增加熔噴無(wú)紡布中電荷捕集能阱的，密度和深度，有效釋放負(fù)離子和儲(chǔ)存電荷，達(dá)到提高熔噴無(wú)紡布的綜合過(guò)濾效果和抗熱衰減的性能。使其在同樣纖維細(xì)度和克重的情況下，降低熔噴無(wú)紡布產(chǎn)品阻力，同時(shí)提高熔噴無(wú)紡布產(chǎn)品過(guò)濾效果。
駐極母粒在生產(chǎn)的過(guò)程中，需要聚丙烯與駐極在一起混合，駐極母粒所占用的比例在2%-8%，雙運(yùn)動(dòng)三維混合機(jī)可以把駐極母粒充分的混合在聚丙烯里面，使生產(chǎn)出來(lái)的駐極母粒靜電吸附性更好，從而大大的增加熔噴布的效果。
熔噴布的生產(chǎn)工藝分為：聚合物準(zhǔn)備→熔融擠壓→計(jì)量泵→熔噴模頭組合件→熔體細(xì)流拉伸→冷卻→接收裝置。
聚合物母粒放入擠出機(jī)，并在擠出機(jī)內(nèi)熔融，溫度在240℃左右（針對(duì)聚丙烯一熔噴法采用的主要樹(shù)脂）。熔體通過(guò)計(jì)量泵，到達(dá)熔噴模頭。計(jì)量泵測(cè)量輸出到噴嘴的熔體流量。噴絲嘴是一排間距不到1mm，直徑在0.2~0.4mm的毛細(xì)管。
在毛細(xì)管的兩側(cè)就是進(jìn)氣孔，加人250~300℃的壓縮空氣。在剛剛形成的聚合物擠出噴絲頭時(shí)，壓縮空氣的頭端作用于聚合物，以高于聲速（550m/s）的氣流將熱長(zhǎng)絲牽伸至直徑1~10μum，根據(jù)其物理特性這種網(wǎng)被稱(chēng)為微纖網(wǎng)。
由于采用多排噴絲孔，大大提高了生產(chǎn)速度，增加了產(chǎn)量。工作寬度較答大時(shí)，配置多個(gè)計(jì)量泵，以保證熔噴纖網(wǎng)單位面積質(zhì)量的均勻性。該系統(tǒng)通過(guò)更換模頭，可生產(chǎn)纖維直徑為1~50μum的熔噴法非織造布。
駐極劑加熱加壓后鎂鋰電氣石放點(diǎn)性能會(huì)得到進(jìn)一步加強(qiáng)，溫度每提高十度效果倍增，并且細(xì)度越細(xì)，產(chǎn)生的靜電越多，吸附能力也增強(qiáng)。
添加效果及利用高效雙運(yùn)動(dòng)三維混合機(jī)的混合效果：
添加少量的駐極母粒，就能增加熔噴無(wú)紡布中電荷捕集能阱的，密度和深度，有效釋放負(fù)離子和儲(chǔ)存電荷，達(dá)到提高熔噴無(wú)紡布的綜合過(guò)濾效果和抗熱衰減的性能。使其在同樣纖維細(xì)度和克重的情況下，降低熔噴無(wú)紡布產(chǎn)品阻力，同時(shí)提高熔噴無(wú)紡布產(chǎn)品過(guò)濾效果。
駐極母粒在生產(chǎn)的過(guò)程中，需要聚丙烯與駐極在一起混合，駐極母粒所占用的比例在2%-8%，雙運(yùn)動(dòng)三維混合機(jī)可以把駐極母粒充分的混合在聚丙烯里面，使生產(chǎn)出來(lái)的駐極母粒靜電吸附性更好，從而大大的增加熔噴布的效果。
DIASRIOUTION NETWORK
